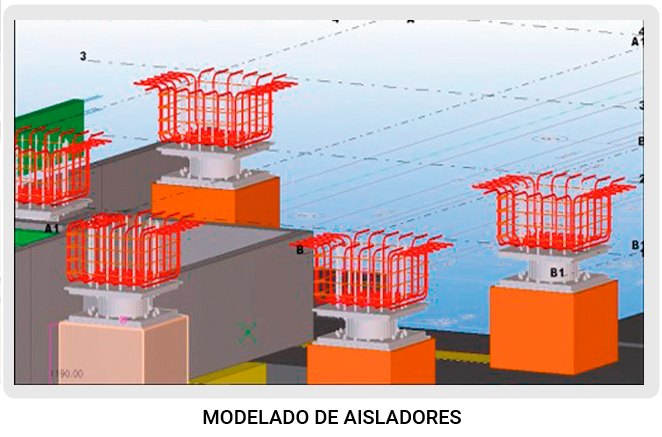

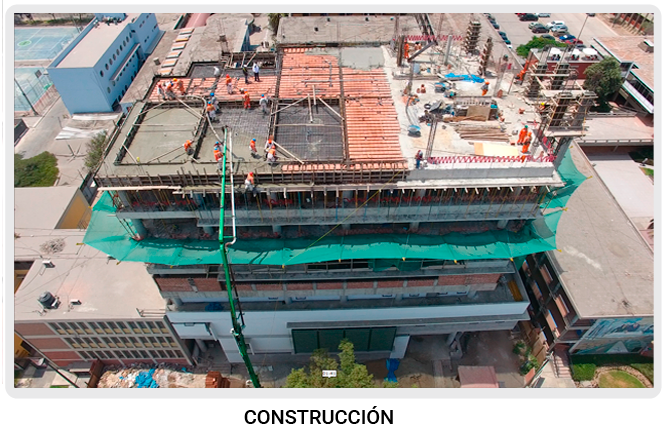

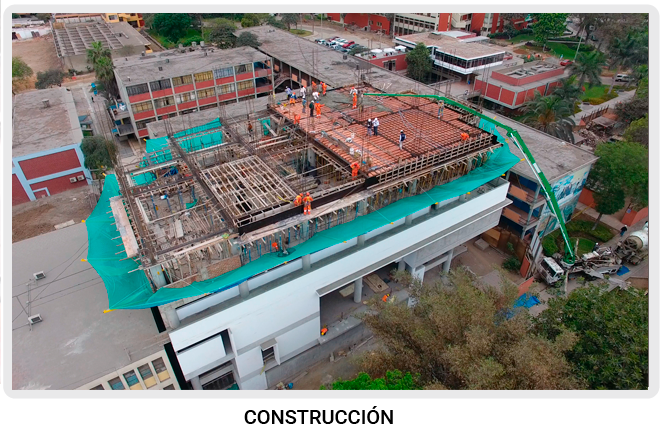

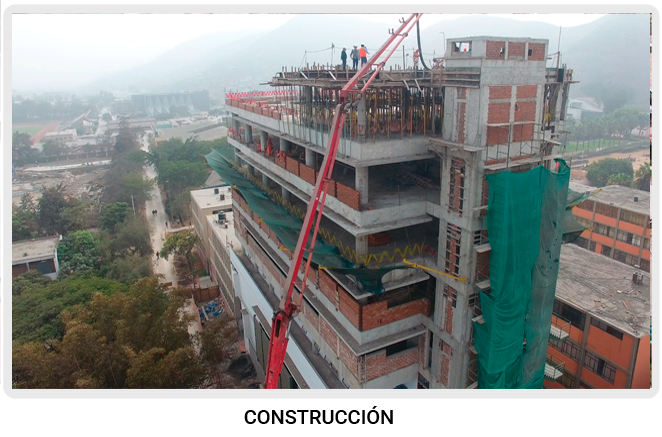

El Centro de Información e Investigación de la FIC – CIIFIC, es una edificación de diez niveles que también experimentaba el uso de la tecnología de aisladores sísmicos en nuestro medio que permita mitigar el efecto de los sismos en las edificaciones.

Este proyecto fue diseñado por profesores del Departamento Académico de Estructuras y la gestión de la construcción le correspondió al Departamento Académico de Construcción, ocasión propicia para implementar el modelamiento de la edificación en las especialidades de arquitectura, estructuras, instalaciones eléctricas, instalaciones sanitarias e integrarlas para identificar las incompatibilidades que presentan los diversos diseños y efectuar la coordinación en reuniones ICE con los proyectistas para lograr los planos definitivos.

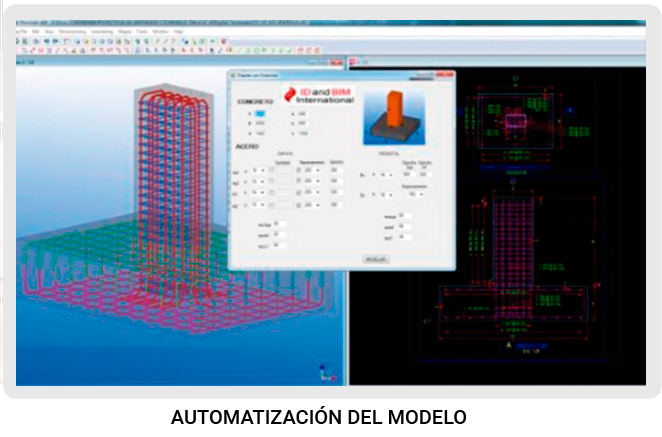

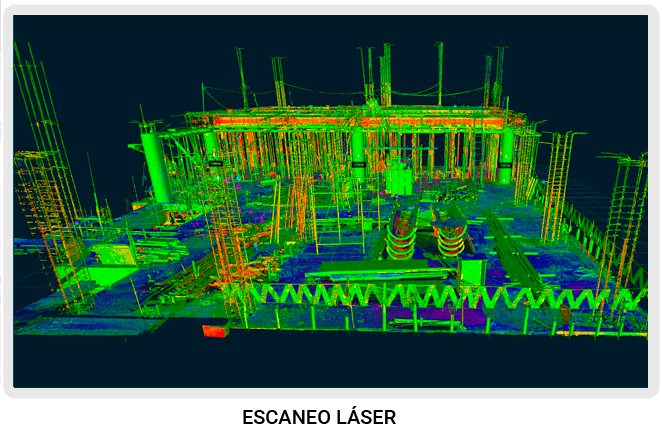

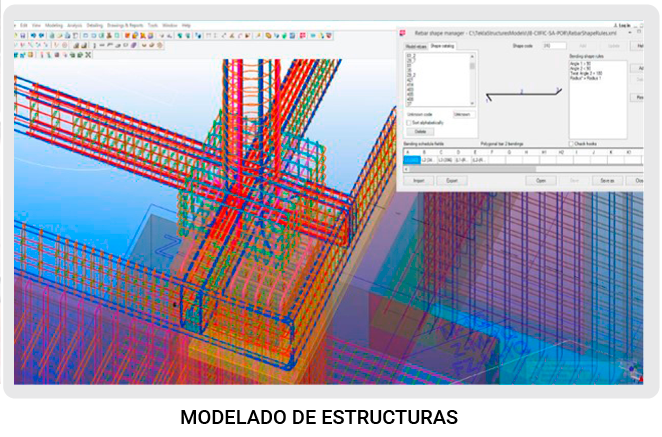

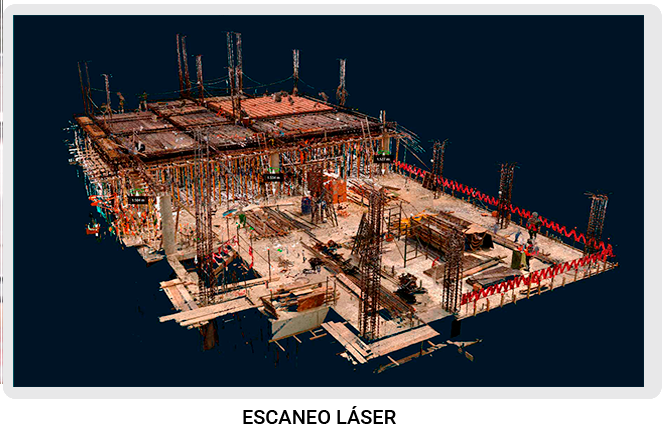

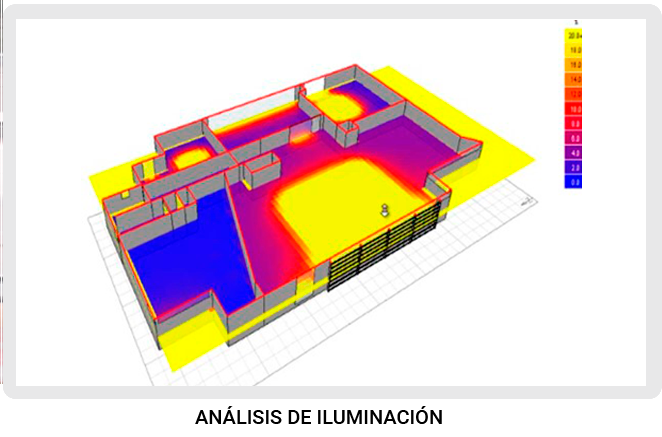

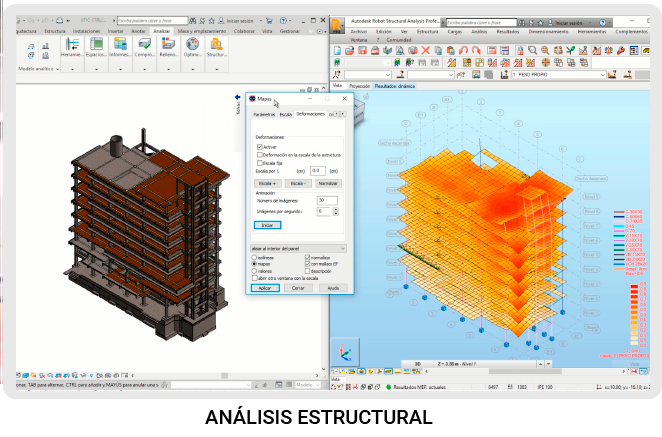

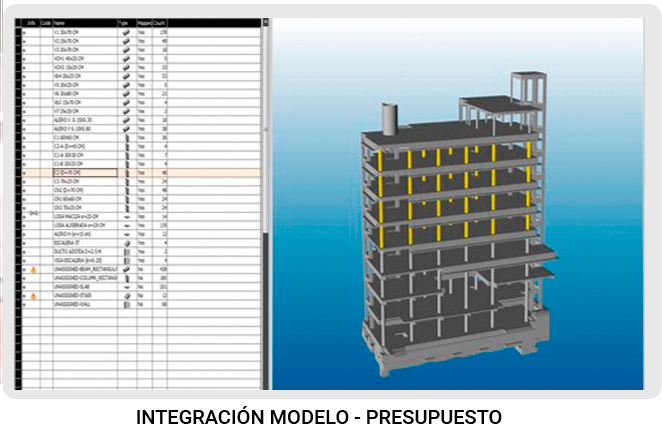

Durante la gestión del proyecto, pudimos aplicar diversos conceptos de la metodología BIM, como la compatibilización de especialidades, simulación 4D y 5D para la gestión de la construcción, el análisis climático, la comprobación de diseño estructural, entre otros.

Mediante el software Infraworks 360 de la familia Autodesk, implementamos herramientas BIM, para mejorar los procesos para el diseño y modelado de la obra Paso a Desnivel UNI – CISMID.

Se inició con la ubicación de los puntos de control debidamente georreferenciados mediante el equipo de GPS diferencial. En la etapa de gabinete se elaboró la red o triangulación de puntos TIN (Triangulated Irregular Networks), o DTM (Digital Terrain Modelling), utilizados para la generación de las respectivas curvas de nivel.

Se realizó la fotogrametría no tripulada, mediante la cual se trazan líneas de vuelo de una determinada zona del planeta sin excepción y mediante la cámara adaptada en la parte inferior, podemos realizar levantamientos fotogramétricos mediante DROM. El plan de vuelo, se procede mediante el software Map Pilot for DJI, mediante una poligonal cerrada que tendrá que abarcar toda la zona de trabajo; el software tiene cargado un mapa de todo el mundo y mediante éste se georreferencia los vértices de la poligonal cerrada, el paso siguiente es darle un punto de partida, de forma que el software traza automáticamente las líneas de vuelo para el proyecto en función de la altura del vuelo.
